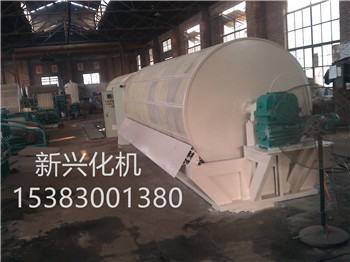

真空转鼓过滤机

      真空过滤机基本组成原件及工作原理 真空过滤机的过滤器是由若干个分区组成。支撑板是由金属或塑料制成的空心结构。其外用滤布包裹 ，并用螺栓 ，压条、压板 固定在鼓筒上 。
分配头是真空过滤机与真空泵及鼓风机的连接部件 ，通过分配头的换气作用，使真空转鼓过滤机实现滤饼吸滤和吹落过程。分配头由不同材质焊接而成，装在主轴的端郁，固定在不动的 槽体上。在分配头与主轴配合的端面上 ，根据过滤过程的要求 ，划 分为过滤区， 干燥区和吹落区，并开设反吹孔和吸滤孔，各区间与真空泵及鼓风机相连。分配 头与主轴端部之间有分自己垫，与生轴用螺栓连接，并一起转动，其上有与主轴相同的滤液孔。为避免转动时漏气，分配垫与分配头接触的光洁度很高。当主轴转动时，主如真空转鼓过滤机的孔逐个通过过滤区，干燥区和吹落区，受到 抽气或吹气的作用。
       分配头固定：在支架上，并用弹簧压紧，所以主轴动时分配头不动，，并和主轴保持动配合面的严密。
储槽是由钢板焊接过滤机的基体，它除了存放料浆外，还启支撑部件的作 用。槽体的正面设有排料斗，滤饼由此排出，槽体的后面有溢流口 ，使料浆保持 在一定高度；拟体的下部有搅拌器，电动机通过蜗轮带动搅拌然摆动，使槽内浆呈悬浮状态 。鼓体安装在槽体中间，分配头安装在主轴的两边端面，并固定在支架上。电动机通过无级变速器和齿轮减速器，最后用蜗杆蜗轮带动主轴旋转。因为采用了无级变速，真空过滤机的转数可以在一定范围内任意进行调节。 为 了使滤饼易于脱落，过滤机装有吹风系统，是压缩空气进入时形成一股突发的脉冲流，以提高滤饼吹落的效果。经过吹落区时，正压分配头阀门开启，压缩空气经分配头与之相连的主轴上的滤液孔 ：压缩空气突然鼓入的冲力将滤饼吹落。当转过吹落区时，正压分配头阀门关闭。 压缩空气停止给入。主轴转动一周阀门开启 12 次，即当每个进入吹落区时，正压分配头阀门开启一次。
